  隨著城市集中供熱事業的發展，熱力管網的建設規模也越來越大，特別是作為城市集中供熱主要熱源的小型熱電廠，其供熱介質是溫度較高的過熱蒸汽，比一般的熱水供熱管道所需的熱補償大。傳統的補償方式一般采用方型補償器，其補償量小、耗鋼量大、熱量損失多、壓力損失大，使用上雖然較安全可靠，但不經濟。現在熱電廠蒸汽管網的建設中，迫切需要尋找一種安全可靠、節省投資、運行經濟的熱力管道補償裝置。球型補償器在供熱管道上近幾年已有比較普遍的應用，本文僅通過某熱電廠供熱外網設計實例，對球形補償器和方型補償器在過熱蒸汽管道上的應用進行分析。

 球形補償器（以下簡稱球補）的工作原理比較簡單，球補除了可以沿軸線旋轉任意角度外，還可以作一定的角折屈，球補就是利用這種角折屈，兩個或三個配成一組來吸收管道的熱膨脹量，從而達到熱補償的目的。

布置形式

 球補有多種布置形式，使用起來比較靈活，但通常設計中主要應用的還是兩種布置形式：一是水平或垂直Z形管道上布置兩個球補；二是水平L形管道上布置三個球補。

（1）Z形管道上布置兩個球補。供熱管道的敷設路由如果是地形平坦、沒有障礙的直線，那么球補就應集中布置在類似于方型補償器的Z形彎管道上，它有三種形式。

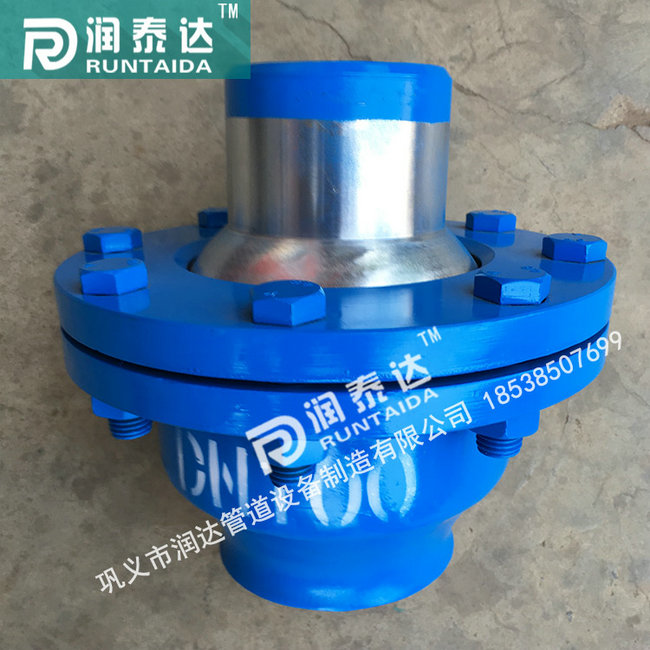

球形補償器（又稱球形接頭），主要依靠球體的角位移來吸收或補償管道一個或多個方向上橫向位移，

球形補償器應成對使用，單臺使用沒有補償能力，但它可作管道萬向接頭使用。

因此具有補償能力大，流體阻力和變形應力小，無盲板力且對固定支座的作用力小等優點。

球型補償器的補償原理就是填料密封，管道的收縮就會帶來補償器填料的磨損，就需要緊壓蓋螺栓就像泵的填料密封，轉一段時間 就得緊緊壓蓋，壓蓋緊到底了，就得停泵換里面的盤根（填料）了。
