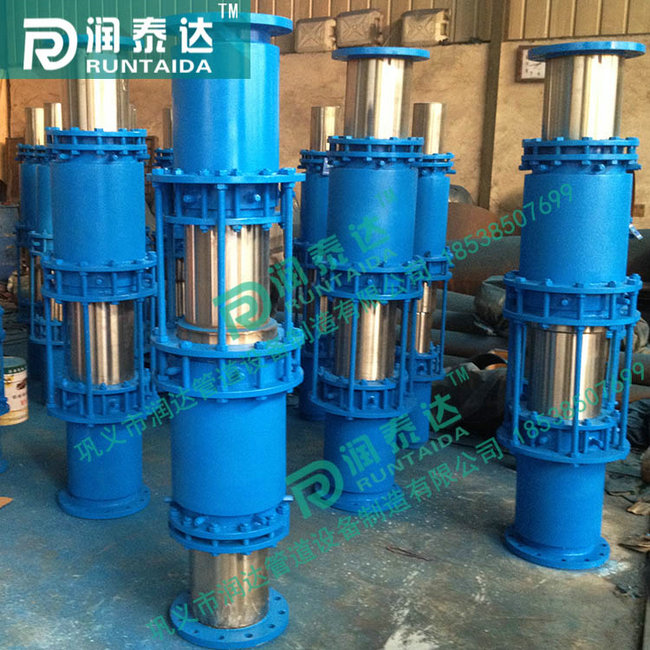

軸向型補償器安裝時對管架設計的要求：

1、安裝軸向型補償器的管段，在管道的盲端、彎頭、變截面處，裝有截止閥或減壓閥的部門及側支管線進入主管線入口處，都要設置主固定管架。主固定管架要考慮波紋管靜壓推力及變形彈性力的作用。

推力計算公式如下： Fp=100*P*A Fp-補償器軸向壓力推（N），A-對應于波紋平均直徑的有效面積（cm2），P-此管段管道最高壓力（MPa）。

軸向彈性力的計算公式如下： Fx=f*Kx*X FX-補償器軸向彈性力（N），KX-補償器軸向剛度（N/mm）；f-系數，當“預變形”（包括預變形量△X=0）時，f=1/2，否則f=1。管道除上述部位外，可設置中間固定管架。中間固定管架可不考慮壓力推力的作用。

2、在管段的兩個固定管架之間，僅能設置一個軸向型補償器。

3、補償器一端應靠近固定管架，若過長則要按第一導向架的設置要求設置導向架，其它導向架的最大間距可按下計算： LGmax-最大導向間距（m）；E-管道材料彈性模量（N/cm2）；i-tp 管道斷面慣性矩（cm4）；KX-補償器軸向剛度（N/mm）， X0-補償額定位移量（mm）。當補償器壓縮變形時，符號“+”，拉伸變形時，符合為“-”。當管道壁厚按標準壁厚設計時，LGmax可按有關標準選取。
