注填套筒補償器的使用壽命大于疲勞壽命

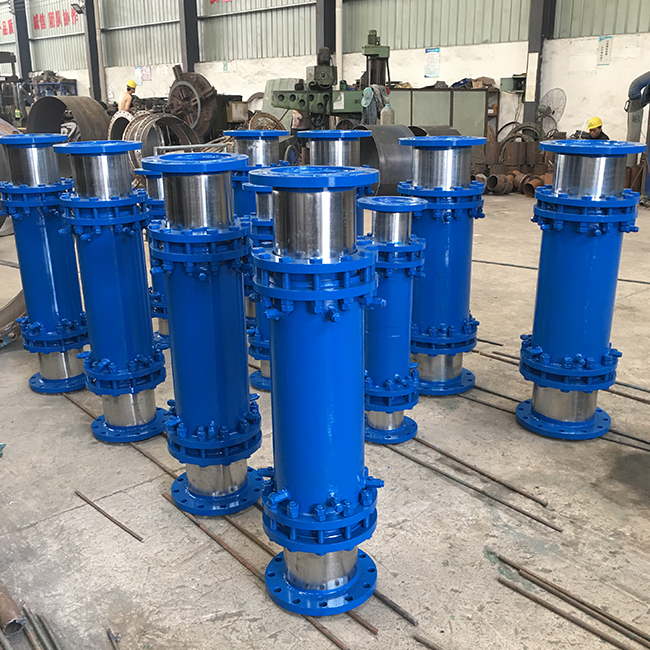

注填式套筒補償器稱為管式伸縮器，是熱流體管道的補償裝置，主要用于線性管道的輔助設置。適用于熱水、蒸汽、油介質，通過滑動套筒實現熱膨脹補償。套筒補償器適用于介質工程壓力≦2.5MPa，介質溫度-40℃∽600℃.
結構特點：
填充套筒補償器采用新型密封材料柔性石墨環，強度大，摩擦阻力小（0.04∽0.10)不老化，效果好，維護方便。
填料套筒補償器使用壽命長，疲勞壽命與管道相當。滑動表面經過特殊處理，在鹽水、鹽溶液等環境下_性能好，比奧氏體不銹鋼高50倍以上。同時，當密封效果因磨損而減弱多年后，可以擰緊法蘭，提高密封性能，松開螺栓，取下壓圈，然后安裝在一層或雙層密封圈中，卡住壓圈，正常使用。
套筒補償器分為單向和雙向補償結構。雙向的特點是，無論介質從補償器的哪一端流入，補償器兩端的滑動套總是自由滑動，以實現雙重補償，增加補償量。
直埋式套筒式補償器可直埋地下，安裝時不能設置維修井，工程造價低。
安裝要求：
1.安裝補償器時，首先檢查其規格是否與訂單一致。
2.單向補償器的滑動套筒應安裝在介質的流入端。
3.與補償器兩側焊接的管道應進行坡口處理，焊接后應按驗收規范進行水壓試驗。壓力為工作壓力的1.5倍。試壓時如果密封裝置泄漏，應均勻擰緊螺栓，直至無泄漏。
4.補償器沿管道中心線安裝，不同軸度大于1%，防止摩擦力過大，影響密封性。
5.在補償器附近的管道處設置導向滑動支座，避免側向位移。
6.注意保護滑動表面，禁止磕碰或腐蝕。
7.雙向補償器外套由固定支架支撐，與管道保持同心。兩側的補償距離應相似。
8.在補償器的各種溫度下，可以根據長度Lmax安裝時，無需預拉或預壓（產品長度）。
