球型補償器的布置形式

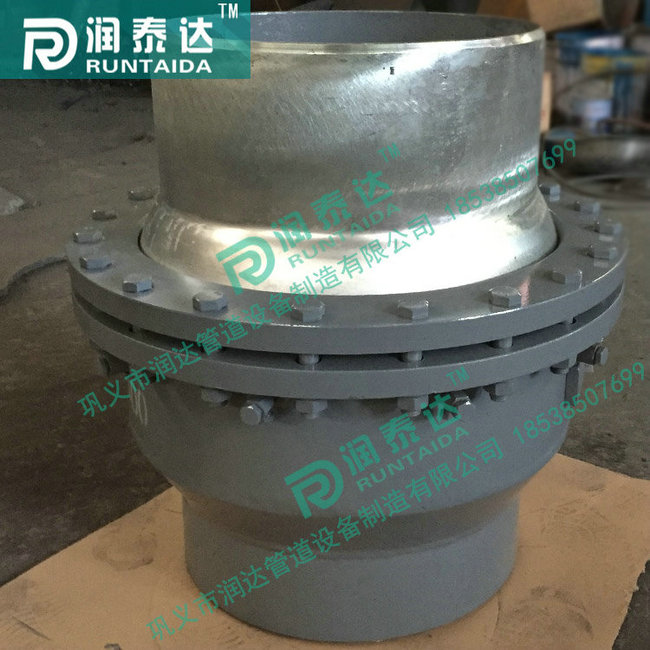

　　球形補償器的工作原理比較簡單，除了可以沿軸線旋轉任意角度外，還可以作一定的角折屈，該產品就是利用這種角折屈，兩個或三個配成一組來吸收管道的熱膨脹量，從而達到熱補償的目的。

　　球形補償器布置形式

　　球形補償器有多種布置形式，使用起來比較靈活，但通常設計中主要應用的還是兩種布置形式：一是水平或垂直Z形管道上布置兩個;二是水平L形管道上布置三個。

　　(1) Z形管道上布置兩個球形補償器，供熱管道的敷設路由如果是地形平坦、沒有障礙的直線，那么該產品就應集中布置在類似于方型補償器的Z形彎管道上，它有三種形式，地溝敷設水平側面集中布置;架空低支架敷設向上集中布置;架空高支架敷設向下集中布置。

　　(2) 水平L形管道上布置三個，當供熱管線的敷設路由需要拐彎時，無論地溝還是架空管道均可利用水平L形管道布置三個，長管段布置一個，短管段布置兩個，來吸收供熱管段的熱膨脹，這種布置方式既可地溝敷設，也可架空敷設。
