高耐磨合金鋼內襯煤粉球形補償器的外形分類

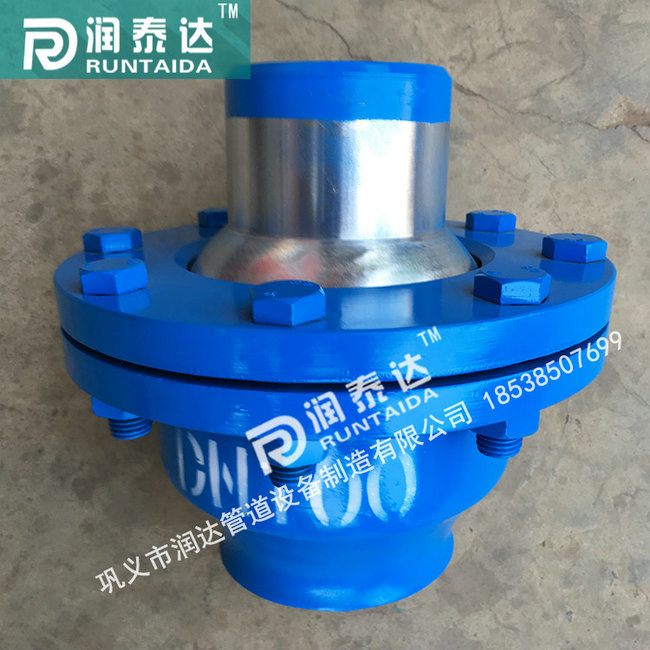

高耐磨合金鋼內襯煤粉球形補償器
高耐磨合金鋼內襯煤粉球形補償器由兩個球形結構元件和一個套筒結構元件所組成。球形結構元件作徑向撓曲的角向位移，套筒結構元件作軸向的線位移。高耐磨合金鋼內襯煤粉球形補償器結構元件和套筒結構元件均可以獨立安裝。獨立安裝時，球形結構元件能解決管道彎曲補償，套筒結構元件能解決管道軸向伸縮補償。
高耐磨合金鋼內襯煤粉球形補償器類型：三維球形 產地：泰州 材質：不銹鋼
高耐磨合金鋼內襯煤粉球形補償器品牌：潤泰達 連接方式：卡箍 壁厚：6mm
等級：特級 管厚：10mm 特殊功能：耐高壓
外形分類：球形 直徑：DN50-DN1200 執行標準：國標
萬向球形補償器由兩個球形結構元件和一個套筒結構元件所組成。高耐磨合金鋼內襯煤粉球形補償器結構元件作徑向撓曲的角向位移，套筒結構元件作軸向的線位移。
當兩個球形結構元件和一個套筒結構元件組合時，形成能同時吸收三維膨脹量的肘節結構。
高耐磨合金鋼內襯煤粉球形補償器偏轉角度大、軸向位移大、能有效的吸收鍋爐較大的向下位移量。
高耐磨合金鋼內襯煤粉球形補償器選擇時，如水平安裝，主要吸收鍋爐向下位移量，即萬向球形補償器角向位移量，此時應該選用角向補償量大、軸向的位移量小的萬向球形補償器。反之，垂直安裝，主要吸收的也是鍋爐向下位移；即三維球形補償軸向位移量，此時應選用角向補償量小，軸向的位移大的萬向球形補償器。泰州華業管道設備制造有限公司專業生產高耐磨合金鋼內襯煤粉球形補償器、萬向旋轉補償器、萬向球形補償器、汽水萬向型球式補償器。
位移值：角向位移≤4~±12°，軸向位移50mm~300mm
高耐磨合金鋼內襯煤粉球形補償器工作溫度：≤220℃和220℃~450℃兩種。
設計選型時請盡可能增加補償器的長度，減少角度補償。設計冷拉值一般選擇徑向補償量的2/3；補償角度的選擇可查選型參數表。
