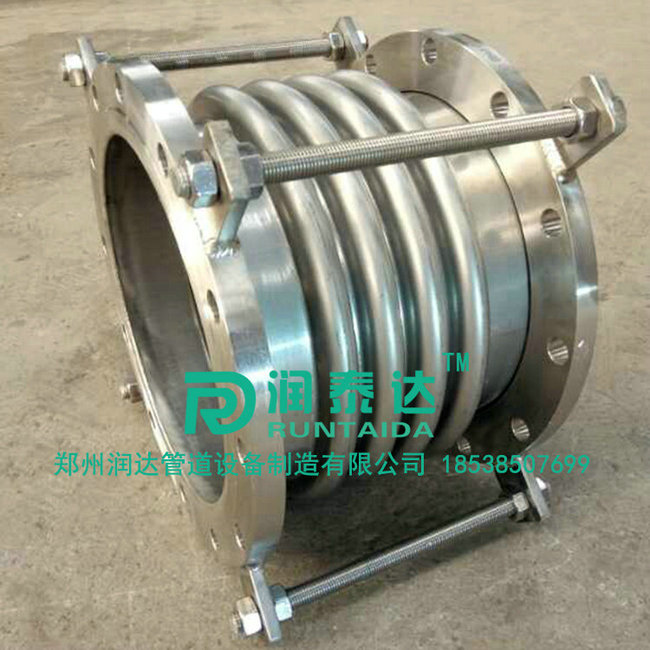

波紋補償器在焊接時注意以下下事項：

2017-3-12 14:09:30??????點擊：

波紋補償器在焊接時注意以下下事項：

1、波紋補償器焊接前應將坡口及其內外側表面不小于10mm范圍內的油、漆、垢、銹、毛剌及鍍鋅層等清除干凈，且不得有裂紋、夾層等缺陷。

2、波紋補償器焊縫時，內壁應齊平，內壁錯邊量不宜超過管壁厚度的10%，且不應大于2mm。

3、波紋補償器除設計規定需進行冷拉伸或冷壓縮的管道外，焊件不得進行強行組對。

4、波紋補償器的切割和坡口加工宜采用機械方法，也可采用等離子弧、氧-乙炔焰等熱加工方法，在采用熱加工方法加工坡口后，必須除去坡口表面的氧化皮、熔渣及影響接頭質量的表面層，并應將凹凸不平處打磨平整。

波紋補償器參數

通徑DN	長度 mm	波數n	壓力等級Mpa			波紋管有效面積 cm2	最大外徑尺寸 mm
			0.6	1.0	1.6
			軸向補償量mm／剛度N／mm
50	432	10	41／231	39／255	37／286	81	Φ270
50	654	20	82／116	78／126	74／143	81	Φ270
65	488	10	41／231	39／255	37／286	82	290
65	756	20	82／116	78／126	74／143	82	290
80	506	9	56／116	53／232	50／278	121	Φ308
80	789	18	112／98	106／116	100／139	121	Φ308
100	532	8	61／167	57／218	54／256	180	338
100	789	16	122／84	114／109	108／128	180	338
125	616	8	82／278	78／301	75／320	257	Φ368
125	966	16	164／129	156／151	150／160	257	Φ368
150	950	8	124／125	112／154	89／330	535	450
150	1540	16	250／56	210／87	160／113	535	450
200	950	8	130／155	100／126	70／409	779	Φ505
200	1550	16	250／75	200／113	160／205	779	Φ505
250	1080	8	161／111	130／162	105／378	1075	566
250	1800	16	320／51	260／94	201／119	1075	566
300	1090	8	161／138	130／194	100／338	1269	Φ600
300	1820	16	320／54	260／100	200／168	1269	Φ600
350	1090	8	165／165	132／221	99／438	1619
350	1820	16	320／71	250／121	200／218	1619
400	1110	8	162／164	132／290	101／468	2008	Φ710
400	1840	16	310／76	251／145	190／268	2008	Φ710
450	1110	8	152／131	124／339	100／532	2428	768
450	1840	16	301／81	251／170	190／245	2428	768
500	1475	6	190／180	150／515	150／765	3473	Φ975
500	2450	12	371／90	300／175	300／298	3473	Φ975
600	1540	6	195／231	150／754	140／756	4766	Φ1090
600	2540	12	391／121	290／364	280／480	4766	Φ1090
700	1540	6	200／222	155／601	150／832	6068	Φ1190
700	2540	12	400／112	300／400	290／478	6068	Φ1190
800	1540	6	201／200	164／497	150／897	7528	1290
800	2540	12	400／135	321／451	299／583	7528	1290
900	1605	6	220／206	230／635	220／765	9328	Φ1460
900	2685	12	430／154	460／337	442／388	9328
1000	1605	6	220／356	230／615	220／763	11118	1560
1000	2685	12	430／268	460／303	442／418	11118	1560
1100	1605	6	210／273	230／654	221／754	13066	Φ1660
1100	2685	12	428／187	460／347	442／601	13066	Φ1660
1200	1605	6	210／308	230／757	221／832	15170	1760
1200	2685	12	420／104	460／488	443／601	15170	1760
1300	1605	6	220／356	230／864	221／864	17432	Φ1860
1300	2685	12	410／132	450／432	435／626	17432	Φ1860
1400	1605	6	212／398	231／645	226／889	19851	1960
1400	2685	12	410／198	450／466	430／665	19851	1960
1500	1605	6	201／321	230／978	220／984	22427	Φ2060
1500						22427	Φ2060
