套筒補償器原理講解
2023-8-17 14:42:49??????點擊：

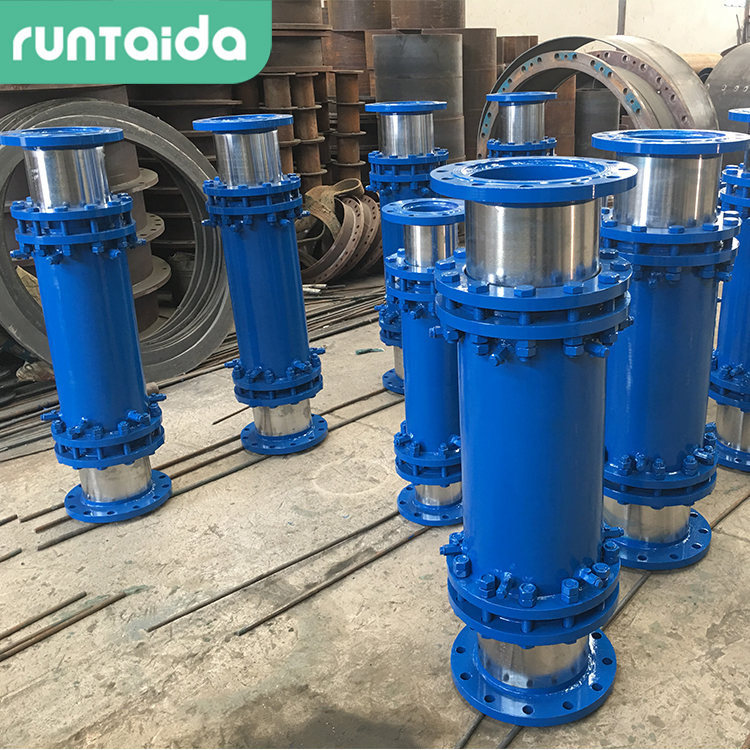

套筒補償器是熱力管道中常用的一種補償器設備，眾所周知，加熱蒸汽管的設計，安裝和使用需要著重考慮管道的熱膨脹和產生的熱推力。傳統管道中使用的方形補償器（或方形膨脹節）由于安裝位置有限逐漸由套筒式補償器替換。它有尺寸小，熱補償能力大，熱水阻力小等獨特的經濟優勢。
套筒補償器適用于工作壓力0-0 2.5MPa，熱網管道工作溫度-40-400℃，套筒式補償器分為兩部分，即外套管和內套管，內殼體由填充物密封和密封。 填料采用柔性石墨，溫度范圍寬（-190-1600°C），韌性好，彈性高，密封性能好，自潤滑性能好，摩擦系數低等優點。 套筒補償器具有實用性，在熱網設計中，內套管應為介質端部的流動，伸縮側管的高程應略高于固定側管的高程，以便水可以管道啟動和停止時排空。在加熱網絡中，可以使用套筒補償器，只要它僅補償吸收軸向位移即可。使用補償器的經濟可靠的線性距離應在40m以內，即線性40m管道的軸向膨脹應予以補償。
套筒補償器適用于工作壓力0-0 2.5MPa，熱網管道工作溫度-40-400℃，套筒式補償器分為兩部分，即外套管和內套管，內殼體由填充物密封和密封。 填料采用柔性石墨，溫度范圍寬（-190-1600°C），韌性好，彈性高，密封性能好，自潤滑性能好，摩擦系數低等優點。 套筒補償器具有實用性，在熱網設計中，內套管應為介質端部的流動，伸縮側管的高程應略高于固定側管的高程，以便水可以管道啟動和停止時排空。在加熱網絡中，可以使用套筒補償器，只要它僅補償吸收軸向位移即可。使用補償器的經濟可靠的線性距離應在40m以內，即線性40m管道的軸向膨脹應予以補償。
