填料式套筒補償器
更新：2024-1-6 10:44:57 點擊：
- 品牌
- 型號
產品介紹

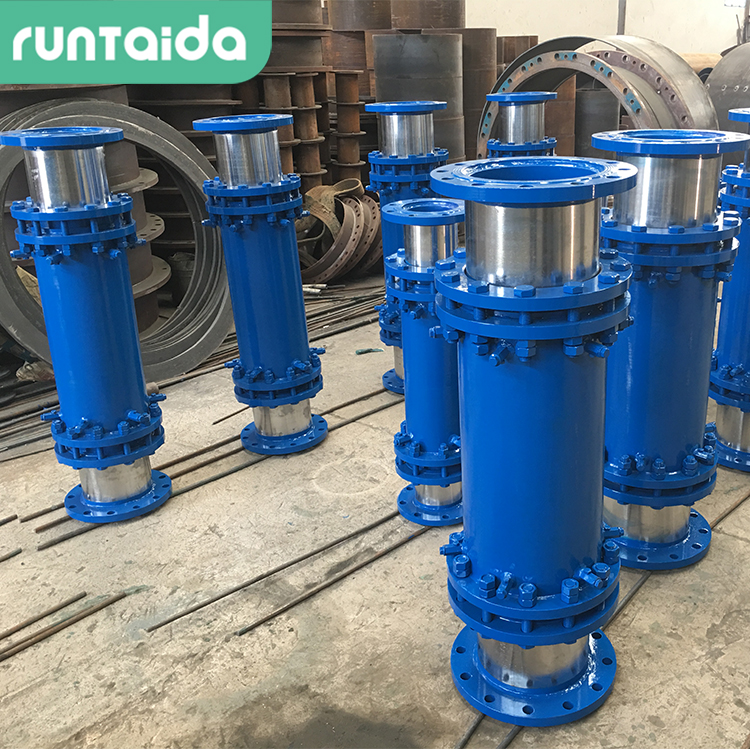

填料式套筒補償器也稱套管式補償器，是將兩段管套在一起，中間空隙用柔性填料密封，用壓蓋緊固，補償器兩端用法蘭連接在管線上．管線由于溫差引起的應力自然大于補償器的填料摩擦力，這樣管線就可以在補償器允許的拉伸范圍內活動了．缺點是填料易干，形變、漏失等，檢修煩瑣，建議油氣、有毒類管道不宜使用。注填式套筒補償器由芯管、外套管、填料函、密封填料、加注管等構成，填料函里充滿了成形的盤根填料和非成形的柔性填料，使補償器即能相對軸向滑動。密封填料起到主導密封作用的，當密封為目的維護工作。套筒補償器的按照其功能和壓緊方式來進行分類可分為以下幾種：位移補償形式可分為：單向、雙向；填料的壓緊方式可分為：普通式、注填式；約束形式可分為：無約束型、壓力平衡型。
套筒補償器多是成對出現，并且有兩種常用的安裝配對方式（II型和Ω），Ω型的用在直管路線上， 兩個補償器一配合，雙向的補償可以達到1500mm，完全可以替代多個其他類的補償器。套筒補償器在管路中運行時，對固定支架的作用可以減少到極小，另外自身也不會產生盲板力推力了，繼而失穩和水錘的現象也不存在了。
單向套筒補償器密封結構采用填料壓蓋式，由螺栓提供預緊力，用密封填料進行密封。在結構比較適用于熱水管道和壓力不高的場合。在壓力較高和溫度較高的場合，容易出現因預緊力不夠而導致套筒補償器泄漏。
雙向套筒補償器在單向的基礎上外套管兩個方向均有伸縮芯管，補償量為普通的兩倍，實現雙向補償，采用兩個普通型的減少了長度尺寸和降低了成本。可分為普通復式和注填復式兩種。
